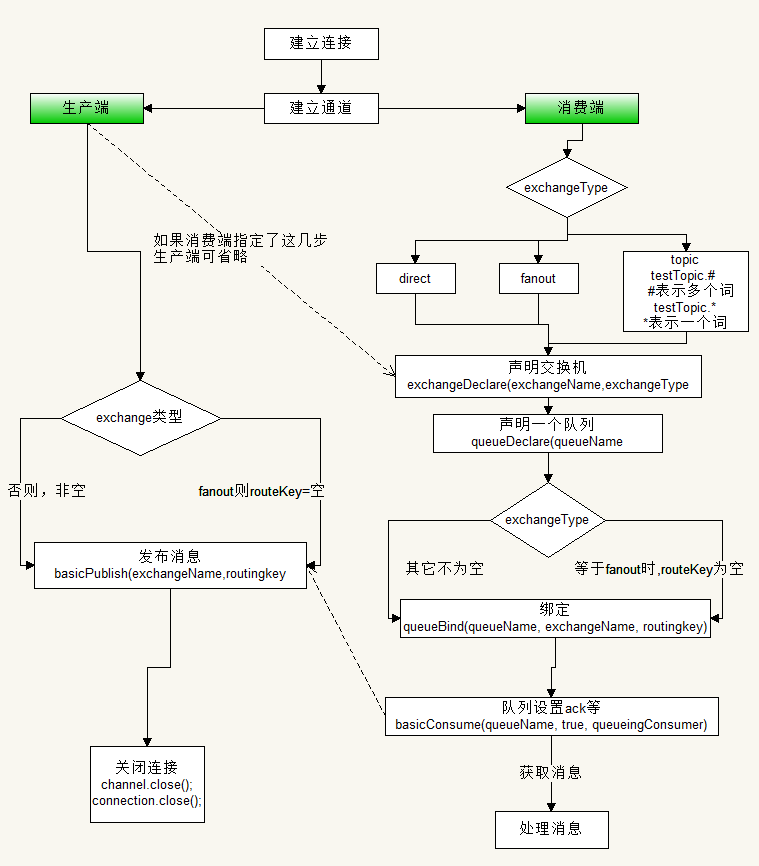

看了很多文字说明，依然不是很清晰，故按照代码逻辑写了个图，一目了然：

文字说明，来自网络，不是很准确：

* exchangeType说明

         * 性能排序：fanout > direct >> topic。比例大约为11：10：6

         *

         * direct:

         * 生产端不需要将Exchange进行任何绑定(binding)操作

         * 消息传递时需要一个“RouteKey”，可以简单的理解为要发送到的队列名字。

         * 如果vhost中不存在RouteKey中指定的队列名，则该消息会被抛弃

         *

         * fanout:

         * 不需要RouteKey

         * 任何发送到Fanout Exchange的消息都会被转发到与该Exchange绑定(Binding)的所有Queue上

         * 这种模式需要提前将Exchange与Queue进行绑定，一个Exchange可以绑定多个Queue，一个Queue可以同多个Exchange进行绑定

         * 如果接受到消息的Exchange没有与任何Queue绑定，则消息会被抛弃

         *

         * topic:

         * 任何发送到Topic Exchange的消息都会被转发到所有关心RouteKey中指定话题的Queue上

         * 1.这种模式较为复杂，简单来说，就是每个队列都有其关心的主题，所有的消息都带有一个“标题”(RouteKey)，

         * Exchange会将消息转发到所有关注主题能与RouteKey模糊匹配的队列。

         * 2.这种模式需要RouteKey，也许要提前绑定Exchange与Queue。

         * 3.在进行绑定时，要提供一个该队列关心的主题，如“#.log.#”表示该队列关心所有涉及log的消息(一个RouteKey为”MQ.log.error”的消息会被转发到该队列)。

         * 4.“#”表示0个或若干个关键字，“*”表示一个关键字。如“log.*”能与“log.warn”匹配，无法与“log.warn.timeout”匹配；但是“log.#”能与上述两者匹配。

         * 5.同样，如果Exchange没有发现能够与RouteKey匹配的Queue，则会抛弃此消息。
